交流电风扇的电路原理

您的当前位置: 首 页 >> 新闻中心 >> 公司新闻

交流电风扇的电路原理

发布日期:2016-07-27 作者:admin 点击:


       从下图可以看出,此电路一共可以分为三大部分,最左边的220V交流电源电路,中间的摇摆电路,最右边的风机电路。电风扇电机是单相交流电机,它的内部有两个绕组,一个叫运行绕组,另一个成为启动绕组。启动电路由分相电容组成,使主副绕组在空间上相隔90°电角度。

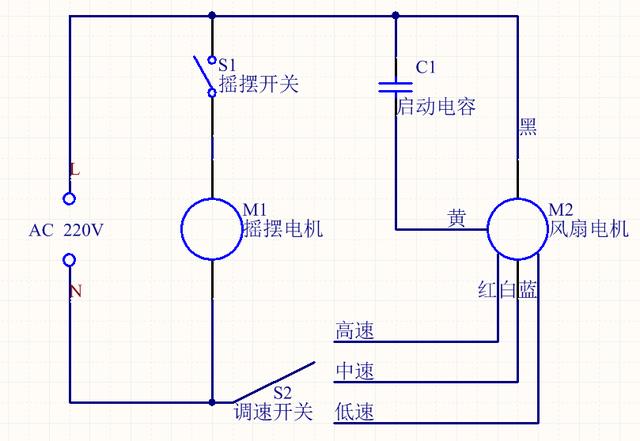

      大家好,今天跟大家分享我们身边的电风扇的电路原理。下面结合电路图来给大家讲解。

交流风扇


         从上图可以看出,此电路一共可以分为三大部分,最左边的220V交流电源电路,中间的摇摆电路,最右边的风机电路。电风扇电机是单相交流电机,它的内部有两个绕组,一个叫运行绕组(也称主绕组),另一个成为启动绕组(也成为副饶组)。启动电路由分相电容组成,使主副绕组在空间上相隔90°电角度。调速电路是串联一个电抗器调速开关组成,通过调电抗大小,来改变电机的电压实现调速。弄明白这个电路图后,足以修理电风扇了。


本文网址:http://www.hxrfan.com/news/361.html

关键词:交流风扇,交流电风扇
